Construcția unei jante
În cazul jantelor, o serie de dimensiuni joacă un rol important, care sunt adesea menționate și în descrierea jantei respective. Suntem bucuroși să vă explicăm ce înseamnă aceste dimensiuni și cum le puteți citi cu ajutorul descrierii articolului.
Lățimea jantei
Lățimea jantei este măsurată între marginile exterioare ale jantei. Aceasta este, prin urmare, distanța dintre marginile superioare și inferioare ale unei jante. Lățimea jantei este dată în inci. O jantă care măsoară 14.00x19.5 are o lățime de 14 inci. 1 inch este egal cu 2,54 cm, deci în acest caz 35,56 cm. Există diferite dimensiuni în ceea ce privește lățimea unei jante.
Diametrul jantei
Dimensiunea jantei sau dimensiunea jantei se referă adesea la diametrul jantei în inci. Diametrul jantei este măsurat în picioare, în afara punctelor de sprijin ale talonului jantei. Acesta corespunde diametrului interior al anvelopei care urmează să fie utilizată și este indicat în inci. Diametrul unei jante se măsoară trasând o linie imaginară în centrul jantei și măsurând lungimea acesteia. Împărțiți numărul de centimetri la 2,54 și apoi știți exact câți centimetri reprezintă diametrul jantei. 1 inch este egal cu 2,54 cm, deci o jantă de 14 inch are un diametru de 35,6 centimetri.
Valoarea ET a unei jante
Valoarea ET a unei jante indică cât de mult deviază punctul de montare de la centrul jantei. Determinarea valorii ET se referă la tehnologia, la construcția roții de camion. Aceasta constă de obicei din două părți: janta și placa sau discul. Articolul nostru de cunoștințe privind valoarea ET a unei jante explică acest aspect în detaliu.
Marginea cornului
Funcția cornului de jantă este de a menține talonul anvelopei în formă.

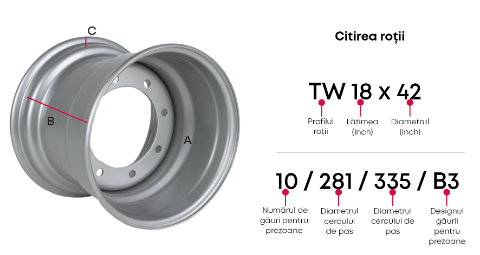

A = Diametrul interior al jantei
B = Lățimea jantei
C = Înălțimea cornului jantei

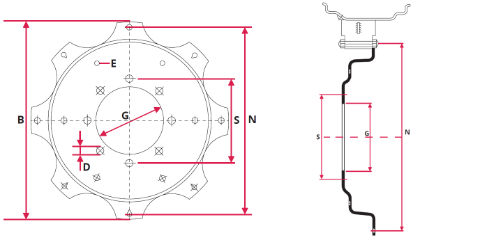

Diametrul unei jante
G = Diametrul găurii arborelui
S = Cercul pasului șurubului și numărul de găuri ale șurubului
N = Diametrul pasului butucului și numărul de butuci
W = Adâncimea loviturii roții (nu proeminența roții)
D = Diametrul găurii șurubului și finisajul găurii șurubului
E = Găuri suplimentare pentru șuruburi pentru eventualele greutăți ale roții
B = Diametrul exterior al discului
Care este dimensiunea pasului unei jante?
Pasul unei jante se referă la fixarea roții. Pasul este definit de două cifre, numărul de găuri pentru șuruburi înmulțit cu diametrul cercului imaginar care poate fi trasat prin centrul găurilor pentru șuruburi. Un exemplu pentru clarificare: un pas de 6x110 înseamnă, prin urmare, că janta are șase găuri pentru șuruburi cu un cerc de pas de 110 mm.
Cu patru sau șase găuri pentru șuruburi, este ușor să măsurați și să utilizați șuruburile opuse pentru a determina dimensiunea pasului. Cu cinci găuri pentru șuruburi, însă, este un pic mai complicat, dar suntem bucuroși să vă explicăm!
Există două moduri de a calcula pasul cu cinci găuri pentru șuruburi.
- Trebuie trasat un cerc imaginar prin centrul găurilor pentru a măsura diametrul cercului de pas. Când acesta este 100, pasul este astfel: 5x100.
- Luați capătul unei găuri pentru șuruburi. Măsurați lungimea până la centrul unei găuri de șurub opuse. Astfel, NU măsurați de la centru la centru, ci de la exteriorul unei găuri de șurub la centrul găurii de șurub opuse. Dacă aceasta este 105, pasul este astfel: 5x105.
